Профили и другие элементы металлического каркаса стр.7

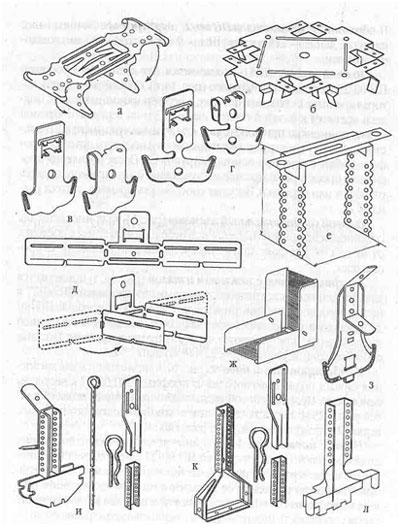

Рис. 14. Крепежные детали и элементы подвесных потолков компании «Knauf»:
а - соединитель профилей ПП 60/27 двухуровневый;
б - соединитель ПП-профилей 60/27 одноуровневый;
в - односторонний соединитель профилей ПП 60/27;
г - поворотный соединитель профилей ПП 60/27;
д - универсальный (П-образный) соединитель;
е -прямой подвес;
ж - угловой соединительный элемент;
з - анкерный подвес с зажимом и тягой; и - комбинированный подвес;
к - нониус-хомут;
л - нониус-подвес (нижняя часть).
Прямой подвес (ПРП) применяется для крепления профилей ПП 60/27 к несущему основанию
(рис. 14, е). Состоит из спинки, которая крепится к стене или потолку, и перфорированных
полок.
Подвесы крепятся к базовой стене с шагом 1,5 м по вертикали. Прямой подвес
применяют при необходимости до минимума уменьшить расстояние между конструкциями
подвесного и несущего потолка. Профиль крепят к нему при помощи шурупов LN.
После крепления профилей в проектное положение выступающие концы прямого подвеса
отгибают или отрезают. Несущая способность прямого подвеса равна 40 кг.
Угловой соединительный элемент (рис. 14, ж) применяется для соединения профилей
ПП 60/27 под необходимым углом в пределах от 46° до 179°. Для фиксации в нужном
положении используется просекатель.
|
