Профили и другие элементы металлического каркаса стр.5

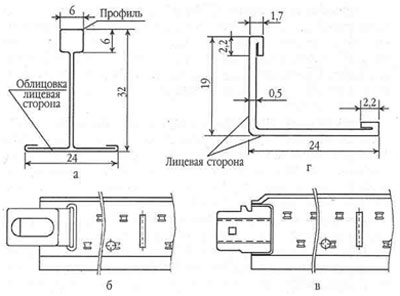

Рис. 13. Профили для модульных (кассетных) подвесных потолков компании
«Knauf»:
а — Т-образный профиль 24x32 (разрез);
б — основной профиль 24x32 (длина 3600 мм);
в — поперечный профиль 24x28 (длина 1200 мм);
г — периметральный профиль (разрез)
Основные профили (рис. 13,6) имеют Т-образную форму и служат в качестве несущей
основы для поперечных профилей.
Поперечные профили (рис. 13, в), имеют Т-образную форму и служат для образования
модуля в зависимости от размеров плит.
Периметральные профили (рис. 13, г) изготовляются в виде уголка и служат в
качестве опоры для несущих профилей и гипсокартонных плит. Соединение несущих
профилей осуществляется с помощью специальных выступов (замков) методом защелкивания.
К несущим профилям крепят заподлицо поперечные профили также методом защелкивания,
образуя модуль в зависимости от размеров плит.
Для крепления основных и монтажных профилей между собой потолков с закрытым
каркасом (например, комплектные системы Ш12 и Ш13) применяются соединители,
подвесы и нониусы.
|
