Профили и другие элементы металлического каркаса стр.13
Кроме описанных выше для монтажа потолков и стен на своих. заводах в разных
странах компания «Rigips» выпускает следующий перечень крепежных элементов:
• соединитель крестовой двойной;
• анкерный подвес с разжимным элементом;
• нониус-подвес нижний анкерный;
• нониус-подвес нижний поворотный;
• чека-фиксатор нониус-подвеса;
• нониус-подвес нижний для арочных конструкций;
• нониус-подвес верхний (длина 290,390,490,590,690,790,890, 990 и 1090 мм);
• стержень с петлей (длина 125,250,500,750,1000,1250,1500 мм);
• стержень с крючком (длина 125, 250,375, 500, 750,1000,1250, 1500,1750,2000
мм);
• подвес с разжимным элементом для деревянных конструкций;
• разжимной элемент двойной;
• подвеска комплектная (длина 100-300, 300-600, 600-1000, 1000-1250,1250-1500,1500-1750
и 1750-2000 мм);
•якорь-барашек для стальных балок (50-85,85-130 и 130-210 мм).

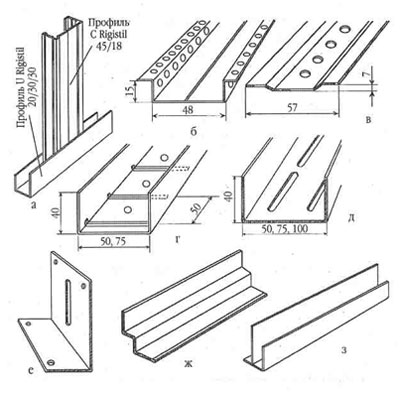

Рис. 17. Профили компании «Rigips»:
a — соединение направляющего профиля U Rigistil 20/30/30 и стоечного профиля
С Rigistil 45/18;
б — «шляпочный» 48/15;
в — гибкий профиль для арочных сводов 7x57 мм;
г — надрезанный профиль для криволинейных стен UW;
д — усиленный профиль UA для дверных проемов;
е — соединительный уголок для усиленных профилей UA;
ж — пристенный ступенчатый профиль для кассетных потолков;
з — профиль F13 для кассетных потолков
|
