Профили и другие элементы металлического каркаса стр.12

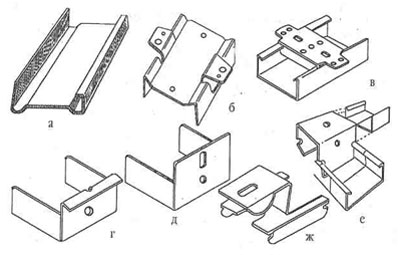

Рис. 16. Элементы для монтажа CD-профиля в различных конструкциях:
а — соединитель для наращивания 60x110 мм;
б — подвес непосредственного крепления;
в — подвес непосредственного крепления «click-fix»;
г — соединитель поперечный (одноуровневая конструкция);
д — хомут для крепления к стальным балкам;
е — соединитель крестовой (двухуровневая конструкция);
ж — соединитель лобовой
Для кассетных (модульных) потолков изготавливаются:
• главные профили длиной 3,6 м;
• поперечные профили длиной 0,6 и 1,2 м;
• пристенные (периметральные) профили длиной 3,05 м;
• главные профили Т24 и Т15 длиной 3,0 Щ
• поперечные профили Т24 и Т15 длиной 0,6 и 1,2 м;
• пристенные ступенчатые профили длиной 3,05 м;
• профили F13 длиной 4,0 м.
На рис. 17 показаны стеновые и потолочные профили, которые не имеют аналогов
у компании «Knauf». Все остальные профили компании «Rigips» мало чем отличаются
от описанных и показанных на рисунках ранее.
|
