Измерительные инструменты стр.1
Для линейных измерений используются классические инструменты: линейка, рулетка,
складной метр, уровень и отвес.
Рулетка — круглый металлический или пластмассовый футляр со стальной измерительной
лентой внутри, на которую нанесены деления. Лента может быть отградуирована
в метрической системе (метры, сантиметры и миллиметры) или быть комбинированной
(метрика и дюймы/футы). Наиболее распространены рулетки с длиной ленты 3 м.
Рулетки с электронной шкалой обычно дополняются простым калькулятором
с возможностью пересчета величин из одной системы измерений в другую. Для удобства
измерения внутренних размеров корпус рулетки обычно делают калиброванным, а
результат получают, сложив отсчет по выдвинутому полотну с длиной корпуса.
Для проверки вертикального расположения поверхностей различных элементов и
конструкций можно использовать традиционный отвес или уровень.
Отвес представляет собой металлический весок цилиндрической формы, заканчивающийся
на одном конце конусом. Отвес бывает диаметром 18,30 и 38 мм, длиной 39,64,98,114,132,144,165
и 200 мм. Его подвешивают к льняному шнуру длиной 3, 5, 7 и 10 м, который наматывается
на катушку.
Отвес с отбивкой (рис. 2, а) представляет собой катушку с
красящим шнуром в кожухе. Длина шнура может быть до 30 м. Применяется для нанесения
разметочных линий на плоские поверхности, но может использоваться и как отвес.
Уровень применяют для проверки горизонтального и вертикального расположения
поверхностей строительных элементов и конструкций. Он представляет собой пластиковый
(в старых моделях металлический) корпус, в который вставлена запаянная трубка
(ампула), наполненная подкрашенной в розовый или желто-зеленый цвет жидкостью
(спиртом).
В жидкости находится пузырек воздуха, который стремится занять верхнее положение.
Положение ампулы в корпусе регулируют установленными винтами так, чтобы пузырек
воздуха занимал среднее положение в трубочке против отметки в корпусе, когда
уровень находится строго в горизонтальном положении. Уровни, имеют ширину 1
б, 22, 25 и 28 мм, высоту 30, 40, 50 и 56 мм, длину 230, 300,500,750 и 1250
мм.

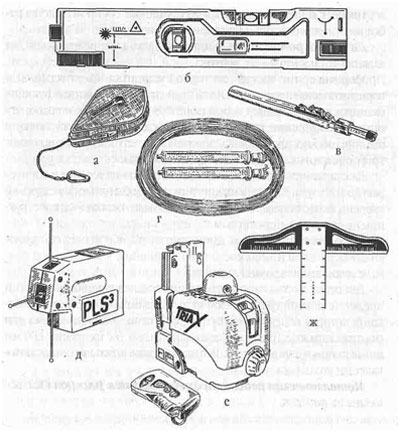

Рис. 2. Измерительные инструменты:
а - отвес с отбивкой;
б — лазерный уровень «Торпедо» с пластиковым корпусом и магнитом;
в — монтажное приспособление «Метростат 300»;
г - гидравлический уровень Профи с усиленными колбами длиной 15 м;
д - лазерный отвес PLS 3 компании «Pacific Laser System»;
e - лазерный ротационный нивелир LT 60 компании «Sokkia» с пультом дистанционного
управления;
ж — металлическая рейсшина для разметки и раскроя ГКЛ.
|
